Lit sécheur/réfrigérant fluidifié
Sécheurs à lit fluidisé très efficaces pour un raffinage fiable des produits

Sécheur/refroidisseur à lit fluidisé

Les sécheurs à lit fluidisé peuvent être utilisés - selon leur conception et leur mode de fonctionnement - pour sécher et refroidir une grande variété de matériaux en vrac ou de granulés, de poudres et d'autres matériaux granuleux et fluides. Les types courants utilisés dans de nombreuses applications spécifiques sont les sécheurs à lit fluidisé statique ou les sécheurs à lit fluidisé vibrant dont le support vibratoire est basé sur le principe de l'oscillation libre ou de l'oscillation à deux masses.

Rendu du séchage en lit fluidisé d'allgaier | © Allgaier Process Technology 2023

Votre contact

Vous avez des questions ?
+49 7161 301-175

Sécheur à lit fluidisé Fonctionnalité

La fonction d'un système de séchage à lit fluidisé dépend essentiellement du type, de la conception et du domaine d'application. D'une manière générale, le matériau humidifié est séché et refroidi efficacement dans le système par un apport de flux de gaz chauds (air ou gaz inerte) dans différentes zones de séchage/refroidissement, qui sont spécialement adaptées aux exigences respectives. Les particules individuelles sont maintenues en suspension dans le système par l'arrivée du gaz de traitement, de sorte que chaque particule individuelle est idéalement déplacée. Après le séchage, le produit peut éventuellement être refroidi avant que le produit séché/refroidi ne quitte le séchoir à lit fluidisé par la sortie du produit.

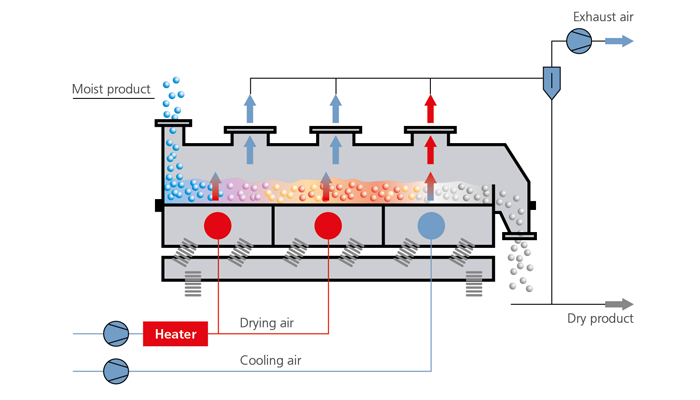

 principe de fonctionnement sécheur à lit fluidisé d'allgaier | © Allgaier Process Technology 2023

Sécheurs statiques à lit fluidisé

Un sécheur statique à lit fluidisé ne nécessite pas d'entraînement mécanique. Le transport et la distribution du produit séché sont assurés par ses propriétés quasi-hydrauliques ou facilement fluidisables, ainsi que par la grande hauteur du lit fluidisé et la vitesse rapide de l'air. Ce type de technologie de lit fluidisé est principalement utilisé pour les produits facilement fluidisables ayant une taille de particule similaire.

séchoir statique à lit fluidisé d'allgaier | © Allgaier Process Technology 2023

Sécheur vibrant à lit fluidisé

Les sécheurs vibrants à lit fluidisé sont généralement utilisés pour les produits à forte teneur en humidité, car ces matériaux en vrac ont une moins bonne fluidité ou sont difficiles à fluidiser. La vibration assure un séchage optimal du matériau qui passe dans le sécheur et, en particulier, empêche la formation de grumeaux ou de nids d'abeilles. Les cratères et les percées d'air peuvent être évités efficacement, même dans le cas de matériaux très humides et difficiles à fluidifier. Les particules de différentes tailles peuvent être séchées en douceur, de manière uniforme et sûre.

Sécheur à lit fluidisé de type cantilever

L'entraînement d'un sécheur vibrant à lit fluidisé est souvent réalisé au moyen d'un mécanisme à oscillation libre. Dans ce cas, la vibration est assurée par des pièces de liaison élastiques entre le générateur de balourd et le boîtier du séchoir. L'unité de séchage peut se déplacer librement au degré souhaité ou vibrer à plat.

Sécheur à lit fluidisé type oscillateur à deux masses

En alternative au système à oscillation libre, un sécheur à lit fluidisé vibrant peut être entraîné ou mis en vibration selon le principe de l'oscillateur à deux masses. Dans ce cas, le mouvement ne se produit pas librement, mais le long d'une direction homogène ou constante. En outre, le système à deux masses découple presque complètement la vibration du séchoir à lit fluidisé du substrat. Par conséquent, ce système peut être utilisé sans problème dans des structures en acier, sans que la stabilité de la structure en acier ne soit menacée par une charge dynamique ou par les vibrations du séchoir.

installation de séchage à lit fluidisé vue de l'intérieur | © Allgaier Process Technology 2023

Chauffage d'un système de séchage à lit fluidisé

Le chauffage des flux d'air dans un sécheur à lit fluidisé peut être effectué à l'aide de différents procédés. En principe, le choix du système de chauffage dépend des options de conception et des moyens de chauffage disponibles. Classiquement, le chauffage peut être effectué directement par un brûleur à gaz/fioul ou à l'aide d'un serpentin de chauffage électrique. La production indirecte de gaz chaud par la vapeur ou l'huile thermique à l'aide d'échangeurs de chaleur est également possible. L'énergie thermique provenant d'autres processus (utilisation de la chaleur perdue) peut également être utilisée à bon escient. La récupération de la chaleur de l'air d'échappement ou l'utilisation de pompes à chaleur à haute température jouent un rôle de plus en plus important afin d'accroître l'efficacité du système global et de réduire les coûts énergétiques.

Séchage combiné en lit fluidisé et refroidissement en lit fluidisé

Les processus combinés de séchage et de refroidissement dans un seul système peuvent être particulièrement efficaces et rentables. Le refroidissement du produit séché peut être particulièrement important si d'autres étapes du processus suivent le séchage, telles que le criblage, le stockage ou l'ensachage. En outre, la chaleur résiduelle du produit, qui est évacuée avec le flux de gaz d'échappement pendant le refroidissement, peut être utilisée efficacement pour préchauffer le gaz de séchage.

Efficacité énergétique d'un séchoir à lit fluidisé

À une époque où les coûts énergétiques augmentent et où les directives en matière d'émissions sont strictes, il est d'autant plus important de garantir le fonctionnement énergétiquement efficace d'un système de séchage à lit fluidisé. Ce sont justement les processus thermiques qui doivent être optimisés, car c'est là que la plus grande partie de l'énergie est utilisée et que les émissions sont les plus élevées. Les sécheurs à lit fluidisé avec surfaces de chauffe intégrées ou l'intégration de systèmes de récupération de chaleur ainsi que l'utilisation de pompes à chaleur haute température offrent un potentiel particulièrement important d'augmentation de l'efficacité.

À une époque où les coûts énergétiques augmentent et où les exigences en matière d'émissions sont strictes, il est d'autant plus important de veiller à ce que le système de séchage à lit fluidisé fonctionne de manière efficace sur le plan énergétique. Les processus thermiques en particulier doivent être optimisés, car c'est là que l'on consomme le plus d'énergie et que l'on produit le plus d'émissions. Les sécheurs à lit fluidisé dotés de surfaces chauffantes intégrées ou l'intégration de systèmes de récupération de la chaleur, ainsi que l'utilisation de pompes à chaleur à haute température, offrent un potentiel particulièrement important d'amélioration de l'efficacité.

employés d'allgaier devant un séchoir dans un hall de production | © Allgaier Process Technology 2022
Ensemble, nous déterminons votre potentiel d'économies d'énergie en vue d'un bénéfice élevé et d'une courte période d'amortissement.
Daniel Mössinger - Conception de machines et d'installations de séchage

Possibilités de récupération d'énergie et d'augmentation de l'efficacité

La récupération d'énergie et l'augmentation générale de l'efficacité des procédés thermiques sont aujourd'hui indispensables. Allgaier rend les procédés de séchage thermique écologiques ! Dans cette optique, le programme LeadingEcoSolutions se concentre sur les préoccupations essentielles que sont la "réduction du CO2", la "réutilisation de l'énergie" et la "réduction des coûts". Grâce à sa longue expérience en tant que fournisseur de systèmes de séchage innovants, Allgaier propose des concepts de solutions avancées et efficaces sur le plan énergétique pour les installations industrielles de ce segment. En étroite collaboration avec les clients, tous les potentiels d'économie d'énergie sont découverts - toujours dans l'optique d'un bénéfice maximal et d'une période d'amortissement courte.

Jetez également un coup d'œil à notre section de services

environnement naturel de l'arrondissement de goeppingen | © Allgaier Process Technology 2022
LeadingEcoSolutions

Nous rendons votre processus de séchage thermique Eco !

extrait du showroom virtuel du groupe allgaier avec des machines | © Allgaier Process Technology 2022
Showroom Virtuel

Découvrez virtuellement Leading Process Solutions

Avantages du sécheur à lit fluidisé

  • Séchage efficace et respectueux du produit grâce à un flux optimal autour des particules.

  • Zones d'entrée réglables individuellement pour le séchage et le refroidissement afin de garantir des conditions de fluidisation optimales.

  • Le support vibrant permet de sécher efficacement même les produits difficiles à fluidifier ayant une large distribution de taille de particules ou des caractéristiques collantes. En outre, le support vibrant empêche la formation de cratères dans la couche de produit.

  • Des conceptions compactes sont possibles avec des performances maximales.

  • Large gamme d'applications : Par exemple, pour le séchage de granulés de plastique, d'aliments pour animaux et de sucre ou de granulés de mousse expansive, ainsi que pour le chauffage de l'urée et le refroidissement du cacao ou des sels.

  • Procédés économes en énergie grâce à un système à petite échelle adapté au domaine d'application respectif, à une production de chaleur optimisée et à la récupération de la chaleur.

installation de séchage à lit fluidisé dans un hall de production | © Allgaier Process Technology 2023
Séchoir à lit fluidisé d'Allgaier chez le client | © Allgaier Process Technology 2023
sécheur à lit fluidisé vibrant d'allgaier | © Allgaier Process Technology 2023

Limites de la technologie du lit fluidisé

Les limites de la technologie du lit fluidisé sont en effet très larges. Parmi les produits en vrac, les granulés, les poudres et autres matériaux granuleux et fluides, il n'y a guère de produit humide qui ne puisse être traité en conséquence. Allgaier propose à ses clients des systèmes de séchage qui peuvent être adaptés aux produits les plus divers. Un système spécifique est disponible pour toutes les industries dans lesquelles les processus en question jouent un rôle - de l'industrie de transformation aux usines de production alimentaire ou pharmaceutique. En utilisant des options d'équipement, telles qu'un agitateur dans la zone d'alimentation du produit ou des possibilités de rétrocontrôle pour influencer les propriétés du produit de la solution de mouillage, les limites d'application de la technologie du lit fluidisé peuvent être repoussées plus loin.

FAQ - Questions fréquemment posées

Qu'est-ce qu'un sécheur à lit fluidisé ?

Un sécheur à lit fluidisé est un système dans lequel des matériaux en vrac ou des granulés, des poudres et des granulés, des poudres et d'autres produits humides granuleux à écoulement libre sont maintenus en suspension par un courant de gaz chaud et séchés efficacement au cours du processus. Souvent, le séchage en lit fluidisé est combiné à un refroidissement en lit fluidisé dans le même appareil.

Comment fonctionne un séchoir à lit fluidisé ?

Un produit humide est introduit dans le sécheur à lit fluidisé, où il est séché et refroidi efficacement par une zone de séchage/refroidissement spécialement conçue pour répondre à des exigences spécifiques. Cette technologie de séchage peut être conçue pour un fonctionnement en continu ou pour des productions par lots (fonctionnement par lots).

Quand les sécheurs à lit fluidisé sont-ils utilisés ?

Les sécheurs à lit fluidisé ont un large éventail d'applications. Les applications typiques sont le traitement et le séchage de produits cristallins, de granulés et de poudres pour les industries de la pierre et de la terre, chimiques, minières, de recyclage, pharmaceutiques et alimentaires.

À quelles températures fonctionne un sécheur à lit fluidisé ?

La température du processus dépend individuellement du produit d'humidité respectif. En fonction de la technologie du lit fluidisé (sécheur statique à lit fluidisé, oscillateur libre, oscillateur à deux masses), il est possible d'atteindre des températures élevées de l'air d'alimentation pouvant aller jusqu'à 600°C.
